應用： |
|
特性： |
| |
|
◆吉他 / 鍵盤
◆混音器
◆公共廣播系統
◆測試探棒
◆HI-FI內接線
|
|
|
◆結構堅固
◆黃銅制，鍍鎳 / 金
◆360度可彎曲電纜線張力釋放
◆容易焊接
◆美觀持久的表面處理 |
|
| |
| |
◎ |
F系列音響連接接頭獨有的360度纜線夾設計，可確保長期可靠使用。 |
| |
◎ |
所有F系列音響插頭都有美觀的鍍鎳銅錫黃銅製握筒，粒狀表面可避免手指滑動。 |
| |
◎ |
握筒長度超過外導體套筒，因此改善了射頻遮蔽。 |
| |
◎ |
彈簧式應力緩沖套，避免纜線在連接接頭入口重覆彎曲而損壞，纜線壽命因此可延長三倍。 |
| |
◎ |
外表光滑，鍍鎳黃銅製握筒，可防止靜電和電磁雜音。 |
|
| |

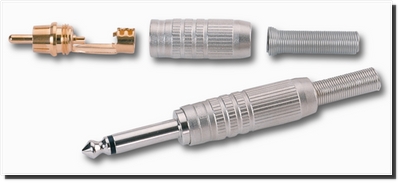

■ 耳機連接接頭 / 微型耳機連接接頭 |
| 型號 |
說明 |
| F-11 |
微型耳機接頭(單聲道TS),直徑3.5mm |
| F-12 |
微型耳機接頭(立體聲TRS) 直徑3.5mm |
| F-15 |
1/4單聲耳機接頭(TS) 直徑6.3mm |
| F-16 |
1/4立體聲耳機接頭(TRS) 直徑6.3mm |
|
-
牢固的耳機接頭，專門為電子樂器應用而設計。
-
與電纜連接時不易斷線。
-
匹配電纜外徑達6.0mm。
|
| |
|
|
| |
F-11 |
| |
F-12 |
| |
F-15 |
| |
F-16 |
| |
| |
F-15 和 F-16： |
|
| |
|
佳耐美 F-15 和 F-16，1/4”耳機插頭使用專利的 “V型鎖 (V-lock)” 系統，在其他類型插頭被拉出時仍維持插頭緊插狀態，保証良好的電器接觸。
|
|
一體成形強化套筒，環繞握筒的純銅條，比一般連接接頭堅固 50%，也較其他高級連接接頭堅固 20%。 |
|
| |
| |
■ RCA接頭 (焊接式) |
| 型號 |
說明 |
| F-09 |
RCA 接頭：適用電纜線徑最大為6mm |
| F-10 |
RCA 接頭：適用電纜線徑最大為6mm (長套管)
|
|
|
|
( 注意! ):
連接L-5C2VS時需要拿掉彈簧，
無彈簧時的電纜最大外徑為7.5mm。
|
|
| |
F-09 |
| |
F-10 |
| |
| |
F-09 和 F-10： |
|
| |
|
F-09 RCA連接接頭具有窄長的握筒(適用於高密度面板)。
F-09和F-10連接接頭有鍍金鍍銅內軸，接觸阻抗低，也減少了腐蝕問題。
|
|
|
|
| |
| |
