佳耐美運用了在連接接頭領域的廣博知識，創造出符合DIN1.0/2.3標準規範的佳耐美DIN接頭。

■ DIN 1.0 / 2.3 型連接接頭 (壓接式)
型號 適用電纜型號 壓接模組
DCP-C25HD L-2.5CHD, Belden 1855A TCD-D253F
DCP-C3F L-3CFB, LS-3CFB TCD-D253F

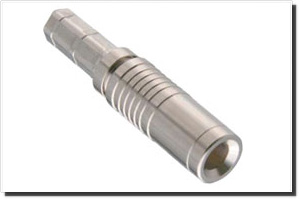

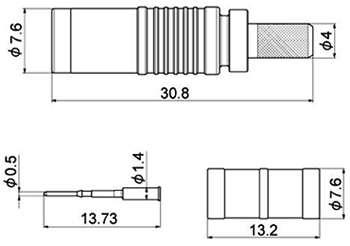

DCP - C25HD


  • 兼容IEC61169-29和DIN 47 297。
  • VSWR1.1以下，DC-2GHz;VSWR1.2以下，DC-3GHz。
  • 球鎖機制，可以與插座平滑的連接並牢牢的鎖住。
  • 佳耐美長形機身設計，插拔方便。
  • 優越的電纜拉力強度和彎曲性能。

  產品規格

型號 DCP-C 系列
適用標準 IEC-61169-29, DIN 47 297
阻抗特性 75 Ohms Unbalanced
反射耗損 26dB or greater (0 - 2.0GHz)
20dB or greater (0 - 3.0GHz)
中心頂針 Gold Plating

電纜連接強度

 150N or more
工作溫度 -40 to +85 ℃
重量 Approx. 7.0g each

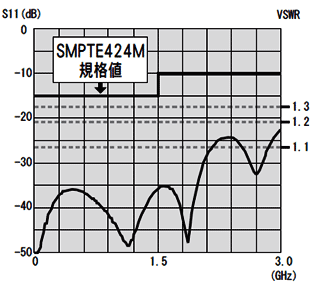

DCP-C25HD 的反射損耗

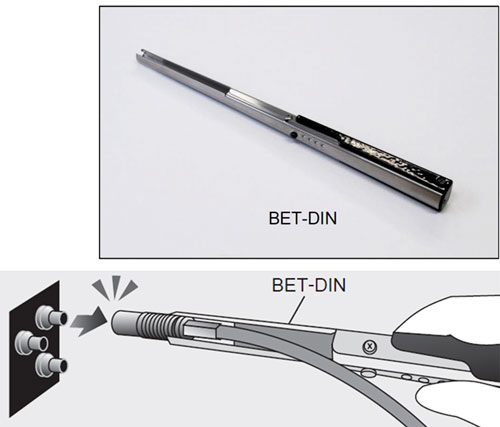

  * 插拔 Din 連接接頭時，請使用專用的插拔工具 BET-DIN。
BET-DIN 使用例


■ DIN 1.0 / 2.3 型插座 (電路板安裝型)
型號 端子方向
DCJ-LR 垂直

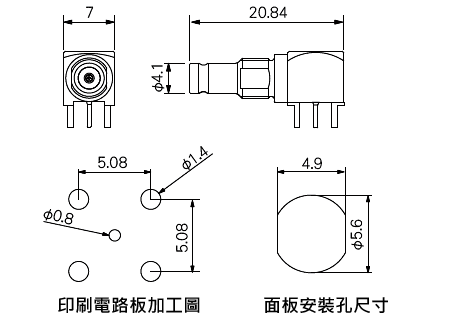

DCJ - LR


  • VSWR1.2以下，DC-3GHz。
  • 寬度7mm的小巧尺寸，可以緊密的安裝。
  • 需另外使用 NDT-DIN來 安裝面板上的六角螺絲。(六角軸6.35mm)

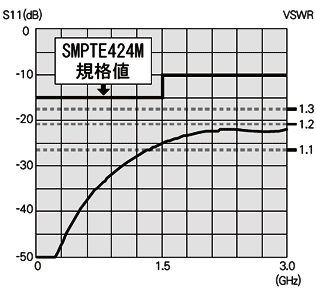

DCJ-LR 的反射損耗

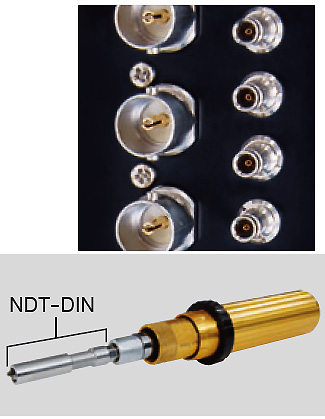

  左：BNC插座(BCJ-BPLHA)     右：DCJ-LR

NDT-DIN 使用例
