最受歡迎的75Ω BNC連接接頭，適用於數位視頻和高頻寬數位影像處理設備。
(機械結構與MIL-C-39012相容) |
|
| |
■ 直型 (BCP-B系列)  |
VSWR 1.1@ 3GHz |
| 型號 |
適用電纜型號 |
中心
頂針 |
壓接
套管 |
保護
套管 |
壓接模組 |
| BCP-B25HD |
L-2.5CHD |
B11015E |
BN7129★ |
CB02 |
TCD-35CA |
| BCP-B3F |
L-3CFB, LS-3CFB |
B11015E |
BN7003A |
CB03 |
TCD-35CA |
| BCP-B31F |
L-3CFW |
B11015E |
BN7015A |
CB04 |
TCD-4CA, TCD-451CA |
| BCP-B4F |
L-4CFB, LS-4CFB, Belden 1505A |
B11016E |
BN7015A |
CB04 |
TCD-4CA, TCD-451CA |
| BCP-B45HW |
L-4.5CHWS |
B11020D |
BN7016 |
CB05A |
TCD-35CA |
| BCP-B53 |
L-4.5CHD,
Belden 1694A |
B11020D |
BN7046 |
CB05A |
TCD-35CA |
| BCP-B5F |
L-5CFB, LS-5CFB |
B11020D |
B75004A |
CB05A |
TCD-5CF, TCD-55FA |
| BCP-B51F |
L-5CFW |
B11020D |
B75004A |
CB05A |
TCD-5CF, TCD-55FA |
|
• 標準包裝(20pcs / 100pcs) |
★訂製品 |
| |
BCP-B5F |
| |
| |
BCP-B5F |
| |
BCP-B53的電壓駐波比 |
| |
| |
■ 直型 (BCP-A系列) |
| |
型號 |
適用電纜型號 |
| 2.5C |
BCP-A25 |
L-2.5C2V |
BCP-A25F |
L-2.5CFB, Belden 1855A, 8218, 1417B, 1418B |
| 3C |
BCP-A31 |
L-3C2W |
BCP-A3 |
L-3C2VS, L-3C2V, V＊-3C |
BCP-VA3 |
V＊-3C |
| 4C |
BCP-A4 |
LV-61S,Belden 8241, 8279, RG-59B/U |
| 5C |
BCP-A52 |
L-5C2W |
BCP-A5 |
L-5C2VS, L-5C2V, V＊-5C |
BCP-VA5 |
V＊-5C |
|
• 標準包裝(20pcs / 100pcs) |
★訂製品 |
| |
| |
型號 |
中心頂針 |
壓接套管 |
保護套管 |
壓接模組 |
| 2.5C |
BCP-A25 |
BN1018A★ |
BN7029C★ |
CB02 |
TCD-35CA |
BCP-A25F |
B11014E |
BN7029C★ |
CB02 |
TCD-35CA |
| 3C |
BCP-A31 |
B11014E |
BN7011★ |
CB04 |
TCD-31C |
BCP-A3 |
B11014E |
BN7003A |
CB03 |
TCD-35CA |
BCP-VA3 |
B11014E |
BN7052A★ |
CB02 |
TCD-35CA |
| 4C |
BCP-A4 |
B11015E |
BN7015A |
CB04 |
TCD-451CA,
TCD-4CA |
| 5C |
BCP-A52 |
B11016E |
BN7014★ |
— |
TCD-451CA |
BCP-A5 |
B11016E |
BN7016 |
CB05A |
TCD-35CA |
BCP-VA5 |
B11016E |
BN7045A★ |
CB05A |
TCD-35CA |
|
• 標準包裝(20pcs / 100pcs) |
★訂製品 |
|
| |
BCP-A3 |
| |

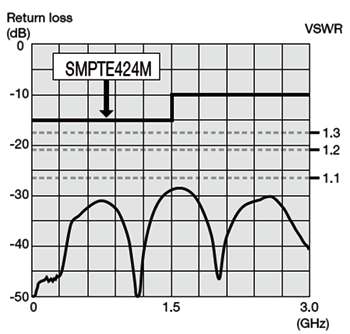

 BCP-A3的反射損耗 |
| |
| |
|
