二顆機組、三顆機組更省成本。 |
| |
■ 螺絲前置型 |
| 型號 |
端子方向 |
 BCJ-BPLH
|
垂直
|
BCJ-BPLHA |
BCJ-BPLH2P |
BCJ-BPLH3P |
BCJ-BPC2P |
水平 |
|
| |
垂直：基板安裝端子的走向相對於連接接頭成直角方向。
水平：基板安裝端子的走向與連接接頭一致。 |
| |
- BCJ-BPLHA電壓駐波比在1GHz之內時小於1.1，3GHz之內時小於1.2。
其他的電壓駐波比在1GHz之內時小於1.1，2.5GHz之內時小於1.2。
- 中心頂針採用了富有彈性的鈹銅(鍍金處理)，採用M2.6的螺絲安裝於面板上。
從面板前面可以容易的進行安裝。

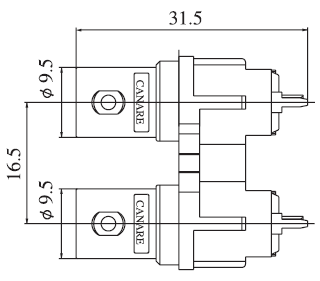

- 關於連接接頭間的距離BCJ-BPLH**為16mm BCJ-BPC2P為16.5mm,所以可以
進行高密度安裝。
- 因為印刷電路板可以進行螺絲固定，提高焊接作業時的方便性。
(BCJ-BPC2P除外)
- 節省了(電路板安裝型)線路連接，接頭的加工成本也會大幅度減少。
|
| |

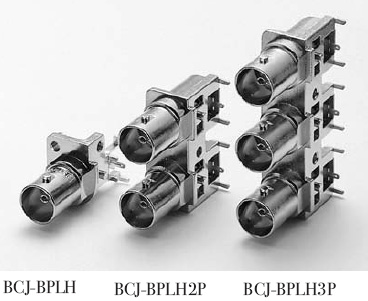

BCJ-BPLH |
| |
BCJ-BPLHA |
| |

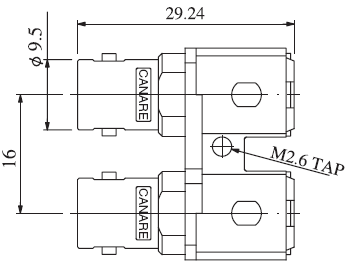

BCJ-BPLH2P |
| |
BCJ-BPC2P |
| |

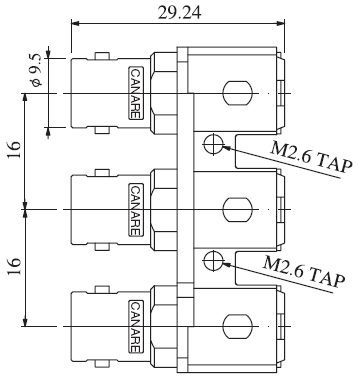

BCJ-BPLH3P |
| |
 |
| |
| |
| |

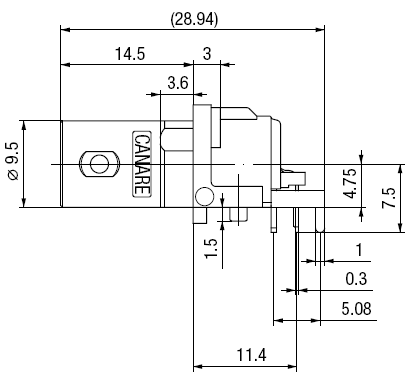

BCJ-BPLH
BCJ-BPLHA |
 |
使用螺絲M2.6 |
 |
印刷電路板的端面圖
t1.6 底視圖 |
|
| |
 |
 |
 |
| BCJ-FPLVA |
BCJ-FPLV01 |
| |
|
 |
 |
| BCJ-FPLHA |
BCJ-RPLH |
| |
|
 |
 |
| BCJ-RPLV |
BCJ-FPLV-L |
|
| |
| |

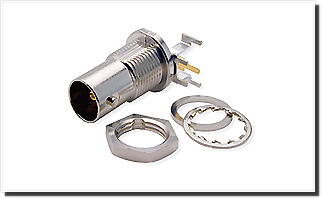

■ 螺絲前置型 |
| 型號 |
端子方向 |
水平基板安裝時螺絲柱的方向 |
BCJ-FPLVA
|
垂直 |
垂直 |
| BCJ-FPLV01 |
垂直 |
垂直 |
| BCJ-FPLV-L |
垂直 |
垂直 |
| BCJ-FPLHA |
垂直 |
平行 |
| BCJ-FPC |
水平 |
- |
| BCJ-FPC02 |
水平 |
- |
|
| |
| |
■ 螺絲後置型 |
型號 |
端子方向 |
水平基板安裝時螺絲柱的方向 |
| BCJ-RPLH
|
垂直 |
平行 |
| BCJ-RPLV |
垂直 |
垂直 |
| BCJ-RPC |
水平 |
- |
| BCJ-RPC/1 |
水平 |
- |
|
- BCJ-FPLV-L電壓駐波比VSWR 3GHz以內小於1.1。其他的電壓駐波比VSWR 1GHz以內小於1.1，VSWR 2.5GHz以內小於1.2。
- 中心頂針採用了富有彈性的鈹銅(鍍金處理)。
( 注意！ )： 對於電路板安裝型的連接接頭在焊接以後，原則上不要進行清洗。
|
| |
BCJ-FPLVA |
*FPLHA是左右柱螺栓 |
| |
| |

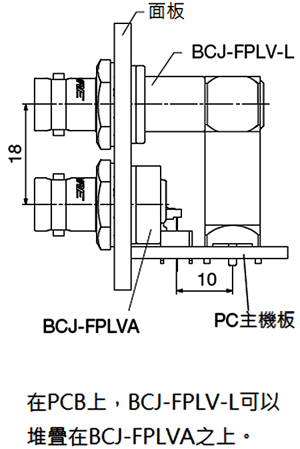

BCJ-FPLV-L |
| |
| |
| 螺絲前置型的帶有絕緣套件請按下列圖表中尺寸打孔以便安裝 IU-7/16 |
BCJ-FPLVA
BCJ-FPLV01
BCJ-FPLV-L |
BCJ-FPC
BCJ-FPC02 |
|
|
| BCJ-FPLHA |
BCJ-RPC/1
BCJ-RPC BCJ-RPLV
BCJ-RPLH |
|
|

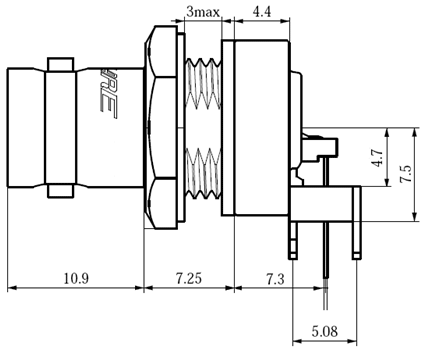

BCJ-FPLVA
BCJ-FPLV01
BCJ-FPLHA |
BCJ-FPC
BCJ-FPC02 |
t1.6
|
t1.6
|
BCJ-RPLV
BCJ-RPLH |
BCJ-RPC |
t1.6
|
t1.6
|

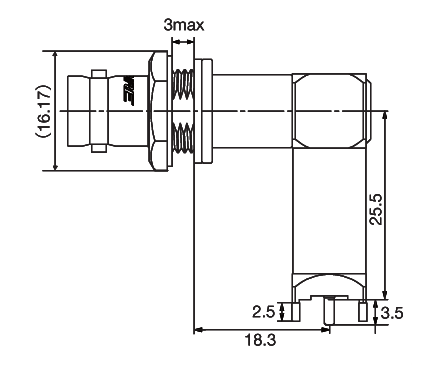

BCJ-FPLV-L
|
|
t2.0
|
|
|
| |
 |
| |
| |

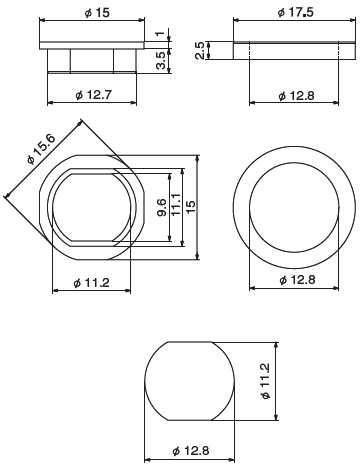

■ 絕緣墊片 |
|
(注意!):使用絕緣墊片時，請先卸除連接接頭所附屬之墊片及鎖定墊圈的墊片。
可安裝的面板厚度：
1.2-1.5mm: BCJ-FPLVA. BCJ-FPLHA,BCJ-R/1
1.2-3.0mm:BCJ-FPC,BCJ-FPC02,BCJ-JR,BCJ-FPLV01
|
| |
 |
| IU-7/16 |
| |
 |
| |
