4S8 |
| |
|
外皮顏色 |
4S6 : 灰 黑 紅 藍 乳白 |
| |
4S8 4S6G : 灰 黑 |
| |
其他：灰 |
| |
|
|
| |
 |
| |
 |
|
| |

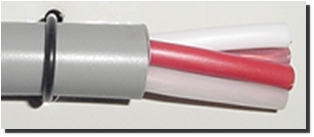

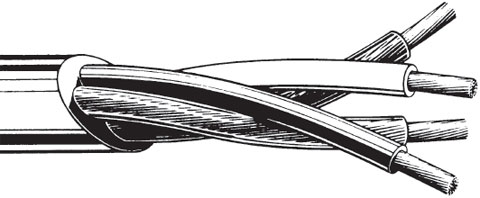

四芯構造降低輻射雜波，絕緣體上的聚乙烯能降低導電率，以補償頻率響應特性。 |

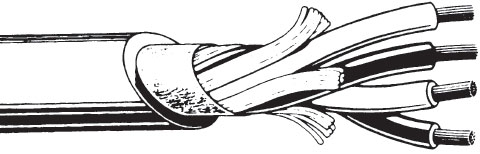

■ 四芯喇叭電纜 |
|
| 型號 |
每一對導線
的
截面積 |
包裝
規格 |
標稱
外徑 |
重量 |
組件類型
|
導體
量數 |
導體截面積
(AWG)
導體構成 |
 |
m |
mm |
kg/100m |
4S6 |
1.0 |
100
200
400 |
6.4 |
5.4 |
4 |
0.51(20) |
4S8 |
2.5 |
8.3 |
9.5 |
4 |
1.27(16) |
4S11 |
4.3 |
10.7 |
16 |
4 |
2.18(14) |
4S6-EM  |
1.0 |
6.4 |
5.4 |
4 |
0.51(20) |
4S8-EM |
2.5 |
8.3 |
10 |
4 |
1.27(16) |
4S6G ★ |
1.0 |
(1) |
6.4 |
5.4 |
4 |
0.51(20) |
4S8G ★ |
2.5 |
8.3 |
9.5 |
4 |
1.27(16) |
4S11G ★ |
4.3 |
10.7 |
16 |
4 |
2.18(14) |
(1) : 3000m以上 (2) : 1000m以上 (3) : 500m以上 ★表示訂製品
|
| 型號 |
組件類型 |
電氣特性 |
/(AWG)
根/mm |
絞距 |
導線阻抗 |
線間電容* |
| mm |
Ω/100m |
pF/m |
4S6 |
20/0.18A |
45 |
3.7 |
125 |
4S8 |
50/0.18A |
70 |
1.5 |
145 |
4S11 |
41/0.26A |
100 |
0.9 |
146 |
4S6-EM |
20/0.18A |
45 |
3.7 |
125 |
4S8-EM |
50/0.18A |
70 |
1.5 |
145 |
4S6G ★ |
20/0.18(OFC) |
45 |
3.7 |
125 |
4S8G ★ |
50/0.18(OFC) |
70 |
1.5 |
145 |
4S11G ★ |
41/0.26(OFC) |
100 |
0.9 |
146 |
★表示訂製品 *導體間電容 **導體與隔離間電容 |
絕緣體：聚乙烯 (紅 - 透明紅) (白 - 透明白)
外皮：PVC
絕緣電壓： 500V AC/1分鐘 無異常 |
| |
|
|
■ 4S6, 4S8, 4S11 |
- 優質(PVC)聚氯乙烯，外皮抗彎折及抗扭絞。
- 4S6專為配合CANON XLR型接頭而設計。
|
| |
■ 4S6G, 4S8G, 4S11G |
- G型則是在導體上採用了無氧銅。
(OFC，JIS H3510)。
|
| |
■ 4S6-EM,4S8-EM |
- EM型的外皮材料則使用了日本JCS規
格規定之環保材料。
|
|
| |
| |
| |
四芯星絞單訊號喇叭專用電纜 -- (電纜導管穿線應用) |
|
|
| |
|
| 型號 |
每一對導線
的
截面積 |
包裝
規格 |
標稱
外徑 |
重量 |
組件類型
|
導體
量數 |
導體截面積
(AWG)
導體構成 |
|
m |
mm |
kg/100m |
4S10F |
3.5 |
100
200
400 |
9.6 |
15 |
4 |
1.75(15) |
4S12F |
5.6 |
11.6 |
22 |
4 |
2.81(13) |
4S14F ★ |
8.0 |
(1) |
14.0 |
32 |
4 |
4.0(12) |
4S18F ★ |
14.2 |
17.5 |
53 |
4 |
7.08(9) |
4S10F-EM |
3.5 |
100
200
400 |
9.6 |
13 |
4 |
1.75(15) |
4S12F-EM |
5.6 |
11.6 |
19 |
4 |
2.81(13) |
4S10FG ★ |
3.5 |
(1) |
9.6 |
15 |
4 |
1.75(15) |
4S12FG ★ |
5.6 |
11.6 |
22 |
4 |
2.8(13) |
(1) : 3000m以上 (2) : 1000m以上 (3) : 500m以上 ★表示訂製品
|
| 型號 |
組件類型 |
電氣特性 |
/(AWG)
根/mm |
絞距 |
導線阻抗 |
線間電容* |
| mm |
Ω/100m |
pF/m |
4S10F |
33/0.26A |
110 |
1.1 |
144 |
4S12F |
35/0.32A |
140 |
0.7 |
152 |
4S14F ★ |
50/0.32A |
140 |
0.5 |
— |
4S18F ★ |
88/0.32A |
170 |
0.3 |
— |
4S10F-EM |
33/0.26A |
110 |
1.1 |
— |
4S12F-EM |
35/0.32A |
140 |
0.7 |
— |
4S10FG ★ |
33/0.26(OFC) |
110 |
1.1 |
144 |
4S12FG ★ |
35/0.32(OFC) |
140 |
0.7 |
152 |
*導體間電容 **導體與隔離間電容 |
絕緣體：聚乙烯 (紅 - 透明紅) (白 - 透明白)
外皮：PVC
絕緣電壓： 500V AC/1分鐘 無異常 |
| |
■ 4S10F, 4S12F, 4S14F, 4S18F |
|
| |
■ 4S10FG, 4S12FG |
- G型則是在導體上採用了無氧銅。
(OFC，JIS H3510)。
|
| |
■ 4S10F-EM,4S12F-EM |
- EM型的外皮材料則使用了日本JCS規
格規定之環保材料。
|
|
|
|
| |
| |
| |
| |

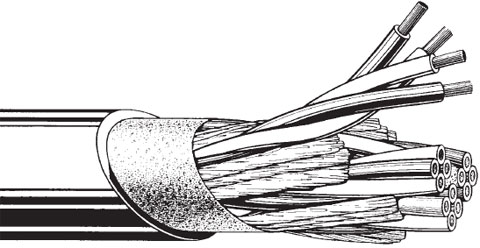

四芯星絞多訊號喇叭專用電纜 -- (電纜導管穿線應用) |
|
| |

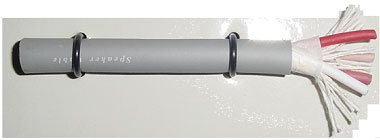

S410-4P |
| 外皮顏色：灰 |
| |
 |
|
|
| |
| |
| 型號 |
每一對導線
的
截面積 |
包裝
規格 |
標稱
外徑 |
重量 |
組件類型
|
導體
量數 |
導體截面積
(AWG)
導體構成 |
|
m |
mm |
kg/100m |
/(AWG)
根/mm |
S410-4P |
2.0 |
100 |
15.0 |
26 |
16 |
1.0(18)
127/0.10(OFC) |
S410-6P ★ |
2.0 |
(1) |
18.3 |
39 |
24 |
S410-8P ★ |
2.0 |
(3) |
21.6 |
53 |
32 |
(1) : 3000m以上 (2) : 1000m以上 (3) : 500m以上 ★表示訂製品
|
| 型號 |
組件類型 |
電氣特性 |
| 絞距 |
組件外徑 |
導線阻抗 |
線間電容* |
| mm |
mm |
Ω/100m |
pF/m |
S410-4P |
50 |
5.1 |
1.9 |
165 |
S410-6P ★ |
S410-8P ★ |
*導體間電容 **導體與隔離間電容 |
絕緣體：聚乙烯
外皮：PVC
絕緣電壓： 500V AC/1分鐘 無異常 |
| |

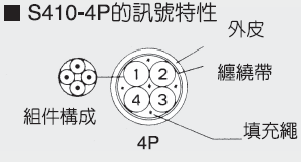

■ S410-4P/6P/8P |

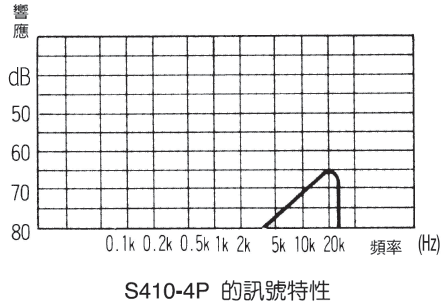

- 訊號間串音干擾低，是商用多訊號喇叭系統的理想選擇。
- 芯線為無氧銅(OFC，JIS H3510)。
|
|
|
|
| |
 |
| |
|
| 連接時可定義兩芯(紅·紅)為正，兩芯(白·白)為負 |
| |
| |
| |
