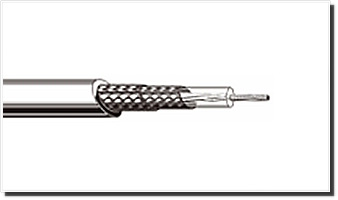

L-3D2V

◆
外皮顏色：L-3D2V, L-5D2V 灰, L-5DFB 黑
型號 包裝
規格		 標稱
外徑		 重量 內導體 絕緣
截面積(AWG)
導 體構成
 外徑 外徑
m mm kg/100m /(AWG)
Q'ty/mm		 mm mm
L-3D2V ★
 (1) 5.3 4.5 0.56(20)
7/0.32A		 0.96 3.0
L-5D2V ★
 7.3 7.9 1.54(16)
1/1.40A		 1.40 4.8
L-5DFB
 100
200		 7.6 8.5 2.55(13)
1/1.80A		 1.80 5.0
(1) : 3000m以上 (2) : 1000m以上 (3) : 500m以上 ★表示訂製品
型號 外導體 電氣特性 特性
阻抗		 衰減
內/外隔離層
的密度和結構		 芯線
阻抗		 外導體
阻抗		 靜態
電容
mm/ends/carriers Ω/100m Ω/100m pF/m Ω dB/100m
(10MHz)
L-3D2V ★
 0.14TA/5/24(98%以上) 3.3 1.2 100 50 4.5
L-5D2V ★
 0.14TA/7/24(95%以上) 1.2 0.8 2.5
L-5DFB
 0.14TA/6/24(90%以上) 0.7 1.1 84 2.5
★表示訂製品
絕緣體：聚乙烯
外皮：PVC
絕緣電壓：1000V AC/1分鐘無異常





L-3D2W

◆
外皮顏色：L-3D2W, L-5D2W 灰
型號 包裝
規格		 標稱
外徑		 重量 內導體 絕緣
截面積(AWG)
導 體構成
 外徑 外徑
m mm kg/100m /(AWG)
Q'ty/mm		 mm mm
L-3D2W 100
200		 6.4 7.3 0.56(20)
7/0.32A		 0.96 3.0
L-5D2W 8.0 11.0 1.54(16)
1/1.40A		 1.40 4.8
型號 外導體 電氣特性 特性
阻抗		 衰減
內/外隔離層
的密度和結構		 芯線
阻抗		 外導體
阻抗		 靜態
電容
mm/ends/carriers Ω/100m Ω/100m pF/m Ω dB/100m
(10MHz)
L-3D2W 0.14TA/5/24(98%以上)
0.14TA/5/24(96%以上)		 3.3 0.6 100 50 4.5
L-5D2W 0.14TA/7/24(95%以上)
0.14TA/7/24(96%以上)		 1.2 0.4 2.5
絕緣體：聚乙烯
外皮：PVC
絕緣電壓：1000V AC/1分鐘無異常

■ L-3D2V, L-3D2W, L-5D2V, L-5D2W
  • 外導體材質為抗氧化的鍍錫韌銅。

■ L-5DFB
  • 低損耗發泡聚乙烯絕緣體。
