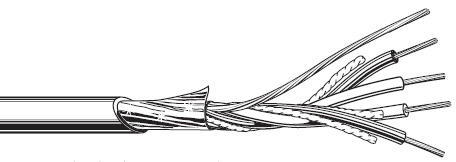

星絞單訊號麥克風隔離電纜 -- (鋁箔隔離)

隔離效果特別好與普通兩芯電纜相比雜訊電壓僅為1/10


L-4E3AT
外皮顏色：灰



L-4E5AT

L-4E5AT,L-4E6AT 外皮顏色：灰黑
L-4E5AT-EM, L-4E6AT-EM 外皮顏色：灰



L-4E5ATG
外皮顏色：灰



型號 包裝
規格		 標稱
外徑		 重量 機械特性
導體數
 導體截面積(AWG)
導體構成		 絞距
m mm kg/100m 根 /(AWG)
根/mm		 mm
L-4E3AT ★
 (1) 3.0 1.1 4 0.08(28)
7/0.12A		 16
L-4E5AT

100
200
400
1,000

 5.0 3.2 4 0.18(25)
16/0.12A		 21
L-4E6AT
 6.2 5.0 4 0.31(23)
12/0.18A		 25
L-4E5AT-EM
 5.0 3.2 4 0.18(25)
16/0.12A		 21
L-4E6AT-EM
100
200
400
1,000
 6.2 4.9 4 0.31(23)
12/0.18A		 25
L-4E5ATG ★
 5.0 3.2 4 0.18(25)
1/0.18(OFC)+30/0.08(OFC)		 21
L-4E6ATG ★
 (1) 5.8 4.5 4 0.34(22)
1/0.18(OFC)+63/0.08(OFC)		 35
(1) : 3000m以上 (2) : 1000m以上 (3) : 500m以上 ★表示訂製品
型號 電氣特性
導線的
直流阻抗		 隔離層的
直流阻抗		 芯-芯
電容*		 芯-隔離
電容**
Ω/100m Ω/100m pF/m pF/m
L-4E3AT ★
 24.6 — — —
L-4E5AT
10.7 — 164 222
L-4E6AT
 6.4 — 150 210
L-4E5AT-EM
 10.7 — 164 222
L-4E6AT-EM
 6.4 — 150 210
L-4E5ATG ★
 10.8 — 164 222
L-4E6ATG ★
 5.5 — 150 210
★表示訂製品 *導體間電容 **導體與隔離間電容
絕緣體：架橋聚乙烯(藍-藍，白-白)
外皮：(PVC)聚氯乙烯
絕緣電壓 500V AC/1分鐘無異常

■ L-4E3AT
  • 用於機櫃內部的機器設備互連。

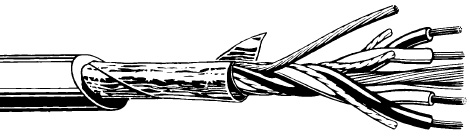

■ L-4E5AT, L-4E6AT

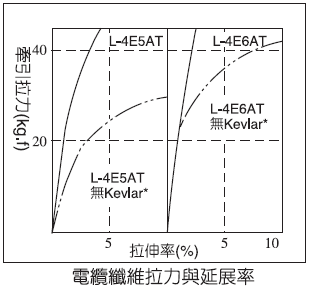

  • 電纜內的Kevlar*抗拉纖維，在牽引電纜穿過導管時防止電纜由於受到過度拉扯而受損。

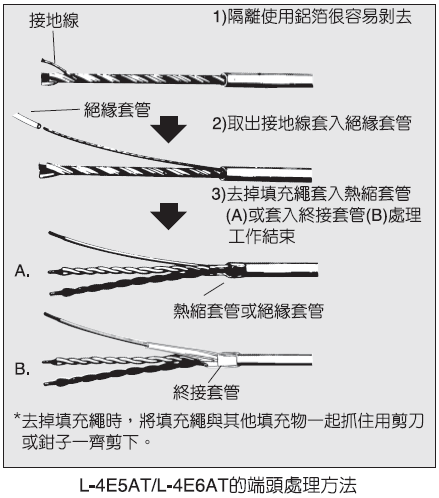

  • 內部接地線使焊接工作變得簡單方便。
  • 鋁箔隔離在防止電磁波雜訊干擾。
  • 在音樂廳及攝影棚等，較重視防止雜訊干擾和提高聲音品質的環境下，此麥克電纜十分理想。

* Kevlar是杜邦(Dupont)公司的註冊商標。

■ L-4E5ATG, L-4E6ATG
  • G型則在導體上採用了無氧銅(OFC, JIS H3510)。

■ L-4E5AT-EM, L-4E6AT-EM
  • EM型的外皮材質則使用了JCS規格所定義的環保材料。

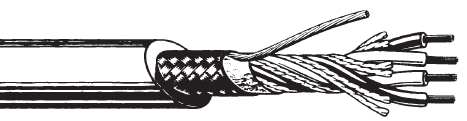

  星絞單訊號麥克風隔離電纜 -- (編織隔離)


L-4E5 外皮顏色：灰 黑
L-4E6 外皮顏色：灰



L-4E6S 外皮顏色：棕 紅 橙 黃 綠 紫 灰 白 黑 藍
L-4E5C 外皮顏色：紅 橙 黃 綠 藍 灰 黑



型號 包裝
規格		 標稱
外徑		 重量 機械特性
導體數
 導體截面積(AWG)
導體構成		 絞距 密度
m mm kg/100m 根 /(AWG)
根/mm		 mm %
L-4E5
 100
200		 4.8 3.5 4 0.15(26)
30/0.08A		 18 96%
以上
L-4E6
 100
200
400		 6.5 6.6 4 0.23(24)
20/0.12A		 25 96%
以上
L-4E5C
 100
200		 4.8 3.4 4 0.15(26)
30/0.08A		 18 96%
以上
L-4E6S
 6.0 5.0 4 0.20(24)
40/0.08A		 20 94%
以上
型號 電氣特性
導線的
直流阻抗		 隔離層的
直流阻抗		 芯-芯
電容*		 芯-隔離
電容**
Ω/100m Ω/100m pF/m pF/m
L-4E5
 13.0 2.4 162 200
L-4E6
 8.6 1.9 144 187
L-4E5C
 13.0 2.4 162 200
L-4E6S
 9.8 3.0 150 185
*導體間電容 **導體與隔離間電容

■ L-4E5, L-4E6
  • 適用於不同機器設備之間的互連。
  • 內部接地線使焊接工作簡單方便。

■ L-4E5C, L-4E6S
  • 抗彎曲設計使得這兩個型號特別適合用於舞台及新聞現場等環境!
  • 編織網密度94%以上有效隔離電磁波雜訊。
  • 每根導線由40根(L-4E5C是30根)特別精細的 0.08mm 的銅線扭絞而成，具卓越的耐用性!
